Comment fabriquer un récupérateur de chaleur pour cheminée ?

Résumé

Nous vivons une époque où chaque geste compte pour réduire notre empreinte énergétique. Selon l’ADEME, 85% de la chaleur produite par une cheminée s’échappe traditionnellement par le conduit sans être exploitée. Face à ce constat, fabriquer un récupérateur de chaleur pour cheminée devient une solution pragmatique et économique. Cette démarche s’inscrit dans une volonté d’optimiser chaque ressource, de transformer un simple foyer en véritable système de chauffage complémentaire. Nous vous proposons ici un guide complet pour concevoir votre propre dispositif, en alliant efficacité thermique et respect des normes de sécurité.

Les différents systèmes de récupération thermique

Avant de vous lancer dans la fabrication, nous devons comprendre les options qui s’offrent à vous. Deux grandes familles de récupérateurs dominent le marché de l’autoconstruction : les systèmes air/air et les systèmes air/eau. Chacun présente des spécificités techniques adaptées à des configurations différentes.

Le récupérateur air/air capte l’air ambiant froid et le fait circuler au contact de la source de chaleur avant de le redistribuer réchauffé dans votre habitat. Dans sa version simple, l’air provient de l’extérieur, du vide sanitaire ou du sous-sol, puis remonte dans un échangeur situé au niveau de la plaque d’âtre pour s’échauffer. Les systèmes sophistiqués utilisent un groupe de ventilation similaire aux VMC, avec des débits pouvant atteindre 250 à 500 m³/h, permettant de desservir jusqu’à quatre pièces. Le moteur basse consommation est généralement installé dans les combles, tandis qu’une sonde de température déclenche automatiquement le fonctionnement.

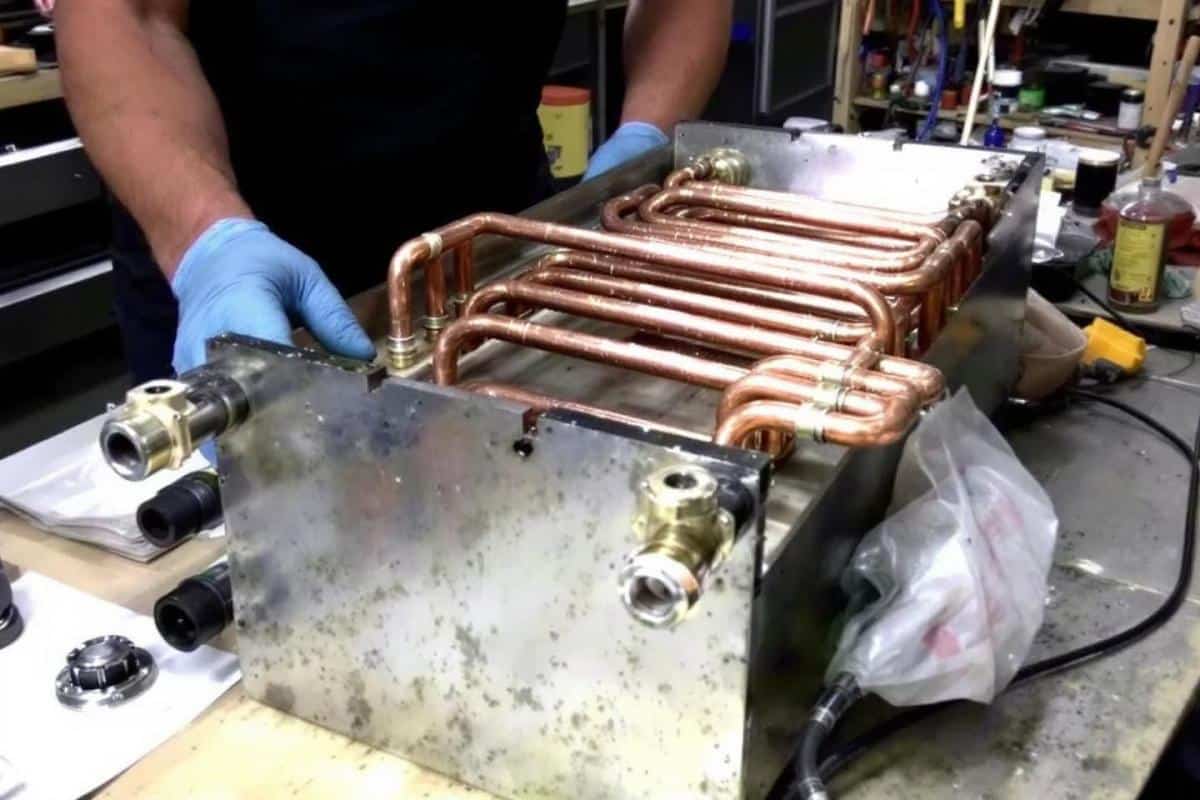

Le récupérateur air/eau, aussi appelé chaudière d’âtre, fonctionne selon un principe différent. Il se présente sous forme de tubulures qui tapissent le fond du foyer. Un liquide caloporteur circule dans ces tubes directement en contact avec les flammes et les bûches en feu. Le liquide réchauffé est ensuite dirigé vers des radiateurs dans un système autonome, ou vers la chaudière existante en relève pour compléter le chauffage principal. Ces systèmes comprennent nécessairement un vase d’expansion pour gérer la dilatation du liquide, ainsi que des soupapes de pression réglées à 3 bars pour garantir la sécurité.

Une troisième option consiste à récupérer la chaleur le long du conduit d’évacuation. Ces systèmes se positionnent en remplacement d’un élément de conduit et captent les calories via un flux d’air généré par un moteur de ventilation. Cette solution présente l’avantage de ne pas modifier le fonctionnement du foyer lui-même, mais reste compatible uniquement avec certains conduits isolés spécifiques.

Matériaux et équipements pour votre fabrication

La réussite de votre projet repose sur le choix judicieux des matériaux. Pour le corps de l’échangeur, privilégiez la tôle d’acier galvanisé d’épaisseur 1 à 2 mm, qui offre un excellent compromis entre résistance et maniabilité. L’acier inoxydable constitue également un choix pertinent pour sa durabilité face aux températures élevées. L’aluminium, bien que léger et facile à travailler, présente une résistance limitée aux températures extrêmes qui peuvent dépasser 500°C après un rechargement avec tirage ouvert.

Pour les projets de serpentin, le cuivre recuit est souvent évoqué pour ses propriétés thermiques exceptionnelles, mais son coût reste prohibitif compte tenu de la longueur nécessaire. Les tubes métalliques doivent impérativement résister à des températures pouvant atteindre 360°C en fonctionnement normal. Nous recommandons également de prévoir des gaines flexibles résistantes à la chaleur en aluminium pour la distribution, ainsi que des gaines souples isolées pour les parcours plus longs.

Côté ventilation, un extracteur basse consommation ou un ventilateur de PC peuvent suffire pour les installations modestes. Pour les systèmes plus ambitieux, un moteur de ventilation avec débit réglable s’impose. N’oubliez pas les éléments de régulation : sonde de température, thermostat réglable, et éventuellement un thermostat connecté pour piloter automatiquement le système selon la température ambiante. Les fixations doivent être irréprochables : colliers de serrage métalliques, supports en cornières ajourées, vis inox et joints haute température constituent le minimum syndical pour une installation durable.

Étapes concrètes de construction

La première phase consiste à analyser votre installation existante avec précision. Mesurez les dimensions du foyer, la hauteur sous plafond et repérez l’endroit où le conduit dégage le plus de chaleur, généralement à 30-50 cm de la sortie. Dessinez votre projet à l’échelle en tenant compte des flux d’air souhaités et surtout des distances de sécurité réglementaires. Cette étape de planification conditionne la réussite finale.

Ensuite, fabriquez un caisson en tôle, type manchon, qui viendra entourer partiellement le tuyau sans jamais le toucher directement. Prévoyez des trous d’entrée et de sortie pour que l’air circule efficacement. Le caisson doit rester démontable si le conduit du poêle passe dedans, facilitant ainsi l’entretien et le ramonage annuel obligatoire. Découpez les conduits aux dimensions relevées et assemblez progressivement en vérifiant l’alignement. Utilisez des vis inox et des joints haute température pour garantir l’étanchéité. Nous conseillons de poncer et d’appliquer une peinture thermorésistante noire mate pour un rendu professionnel et une meilleure absorption thermique.

L’installation du système de ventilation requiert une attention particulière. Le ventilateur doit être positionné à un endroit où l’air peut circuler facilement. Dans les systèmes sophistiqués, le moteur est installé dans les combles tandis qu’une gaine permet de puiser l’air dans la pièce où se trouve le poêle. Le moteur pousse ensuite l’air dans l’échangeur où il se réchauffe au contact de sa paroi intérieure, avant d’être distribué par des gaines aux autres pièces via des bouches de soufflage. Cette configuration en pression évite tout noircissement des murs et des plafonds.

Pour les systèmes air/eau, positionnez les tubulures dans le fond du foyer et raccordez le circuit hydraulique avec l’arrivée d’eau refroidie et la sortie d’eau chaude. L’installation du vase d’expansion, de la soupape de pression et du circulateur doit respecter scrupuleusement les normes en vigueur. Si vous avez des doutes sur cette partie, nous vous recommandons vivement de faire appel à un chauffagiste qualifié. La sécurité ne souffre aucun compromis.

Optimisation et pérennité de votre installation

Une fois votre récupérateur opérationnel, la phase de tests et d’ajustements commence. Allumez la cheminée et observez attentivement le fonctionnement. Utilisez un thermomètre infrarouge pour identifier d’éventuels points chauds et mesurez la température des fumées en sortie. Cette dernière ne doit jamais descendre en dessous de 150°C pour éviter la condensation corrosive dans le conduit, comme le rappelle une étude de 2018 du CSTB sur l’importance du tubage des conduits. Entre 200 et 300°C, vous obtenez un échange thermique optimal sans compromettre le tirage.

L’entretien régulier conditionne la longévité de votre système. Vérifiez périodiquement que les conduits ne sont pas obstrués par des débris ou de la suie. Un conduit propre améliore le flux d’air et augmente le rendement global. Nettoyez le ventilateur et les échangeurs annuellement avec des produits écologiques. Dépoussiérez les grilles régulièrement et contrôlez l’état des joints d’étanchéité, car leur usure peut provoquer des fuites d’air diminuant l’efficacité.

Côté rentabilité, les chiffres parlent d’eux-mêmes. Pour un investissement matériel de 30 à 50 euros en version artisanale simple, ou 200 à 1000 euros pour un système air/air sophistiqué, vous pouvez augmenter le rendement de 10 à 30%. Des utilisateurs ont observé une réduction de 30% de leur consommation de bois après installation. Le retour sur investissement moyen se situe entre 2 et 5 ans, parfois même entre 1 et 2 saisons selon l’utilisation. Cette approche s’inscrit dans une logique d’habitat durable où chaque amélioration contribue à réduire notre dépendance aux énergies fossiles, tout en conservant le plaisir incomparable d’un feu de bois.
